Anwendungsbeispiel zu den erweiterten Ableitungen 2

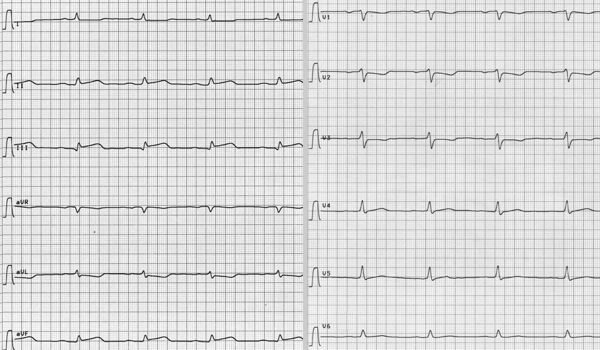

Das EKG zeigt einen Hinterwandinfarkt, der in den Ableitungen II, III und aVF zu sehen ist, die Ableitungen zeigen nach unter, der Infarkt liegt inferior. Die seitlichen Ableitungen V5 und V6 zeigen keine Beteiligung.

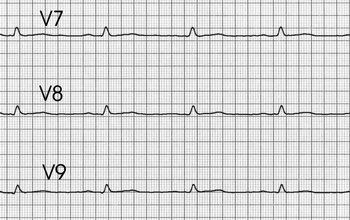

Die erweiterten Brustwandableitungen nach hinten zeigen keine auffällige Veränderung

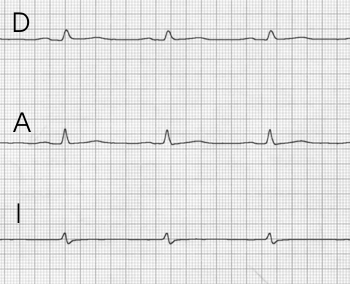

Die Ableitungen nach Nehb zeigen in der Ableitung D eine geringe ST- Hebung

Lokalisation: Hinten, aber weiter unten wie V7, V8, V9

Verstehen kann man das nur, wenn man die Lokalisation der verschie- denen Ableitungen kennt.
zum Cabrerakreis

Interessant sind hier die Ableitungen der rechten Thoraxwand. Die Hebungen zeigen eine Beteiligung des rechten Ventrikels.

An diesem Beispiel erkennt man, dass die erweiterten Ableitungen durchaus mehr Information liefern wie ein normales 12- Kanal-EKG.
Das EKG ist aber nicht die einzige Diagnostik , das Echo zeigt diese Informationen auch. Insofern ist es nicht unbedingt nötig, bei allen Patienten alle Ableitungen zu schreiben. (Aber interessant)
